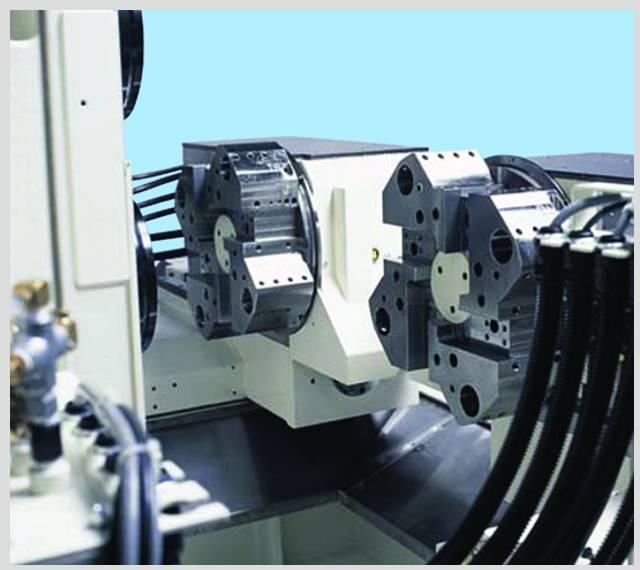

Os modelos 2SI integram exclusivamente dois fusos paralelos e uma torre porta-ferramentas, controlados por um Comando Fanuc 0i-TD em uma única máquina-ferramenta. Essas características proporcionam alta produtividade e possibilitam reduzir os custos de fabricação das peças torneadas.
Assim como nos demais centros de torneamento multifusos Shimada, os modelos 2SI possuem bases monobloco robustas e barramentos paralelos temperados, com os ajustes dos conjuntos mecânicos rasqueteados manualmente. Podem ser configurados com diferentes tipos de placas, aparelhos de pinças e mandris expansivos, além de torres porta-ferramentas com opções estáticas e acionandas, contra-ponto automático e diversas opções de refrigeração de corte e de transpotadores de cavacos.
A linha 2SI é composta por 3 modelos de máquinas: 2SI-6, 2SI-8 e 2SI-10. Os modelos 2SI possibilitam tornear as peças com operação única e com operações 10 e 20, realizando os procedimentos de carga e descarga de forma manual ou automática, por meio de rôbos articulados, gantry loaders e sistemas mecanizados.
| Especificações da Máquina | 2Sl-6 | 2Sl-8 | 2Sl-10 | |
|---|---|---|---|---|
| Capacidades | Diâmetro máximo torneável | 180 mm | 210 mm | 310 mm |
| Comprimento máximo tornável | 120 mm | 200 mm | ||
| Cabeçote | Quantidade de fusos | 2 fusos | ||
| Tempo de indexação dos fusos | 2 Segundos (180 graus) | |||
| Nariz do eixo-árvore | ||||
| Diâmetro da placa | 150 mm (6") | 200 mm (8") | 250 mm (10") | 300 mm (12") | |
| Motorização dos fusos | 7.5/5. kW (10/7.5 HP) | 18,5/15 kW (25/20 HP) | ||
| Rotação dos fusos | 50-5000 rpm | 35-3500 rpm | 30-3000 rpm | |
| Torre porta-ferramentas | Qunatidade de posições | 8 posições (opções para 12 posições e para Gang Tools) | ||
| Rotação das ferramentas acionadas | máximo 5000 rpm | |||
| Curso e Avanço | Curso em X | 120 mm | 170 mm | |
| Curso em Z | 170 mm | 205 mm | ||
| Avanços rápidos | X e Z: 15m/min | |||
| Alimentação elétrica | Potência total instalada | 20 kVA | 25 kVA | |
| Dimensões | área ocupada | 1900 mm x 1600 mm | 2450 mm x 2200 mm | |
| Peso | 3600 kg | 3800 kg | 5500 kg | |

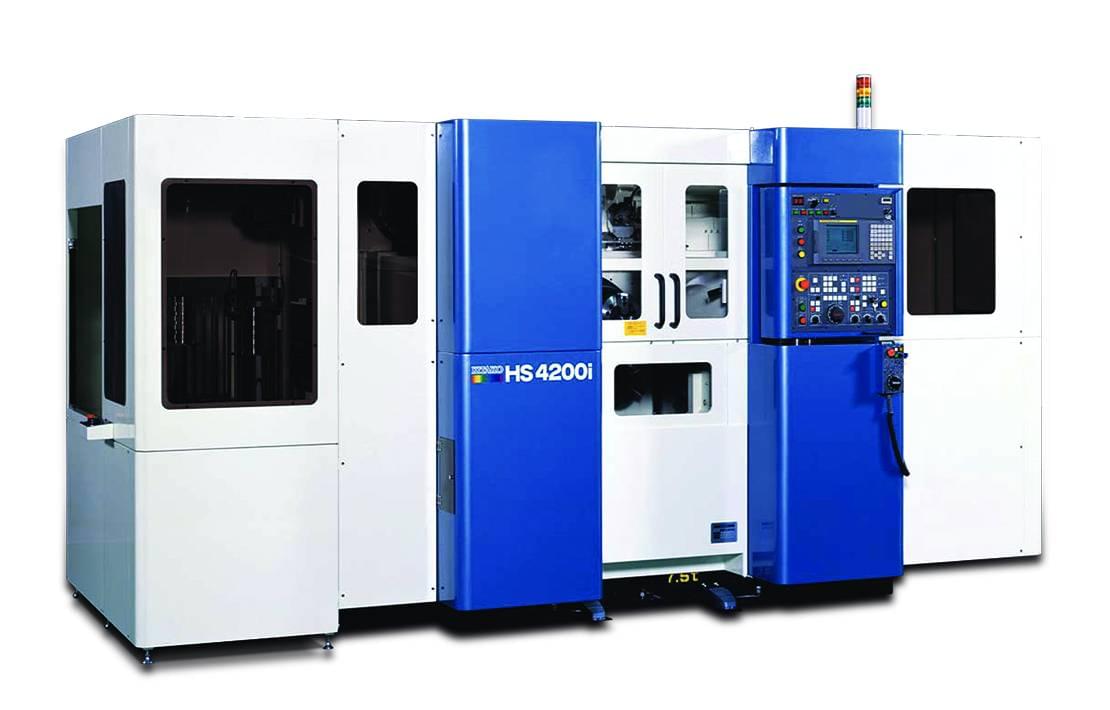

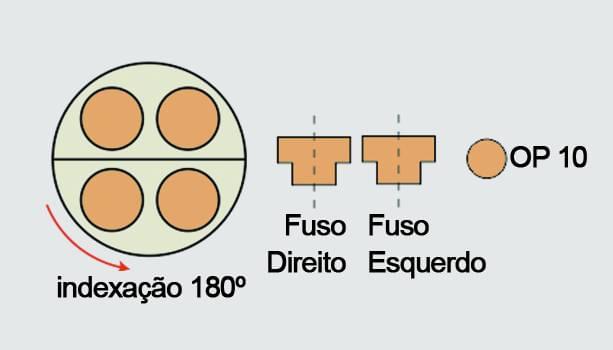

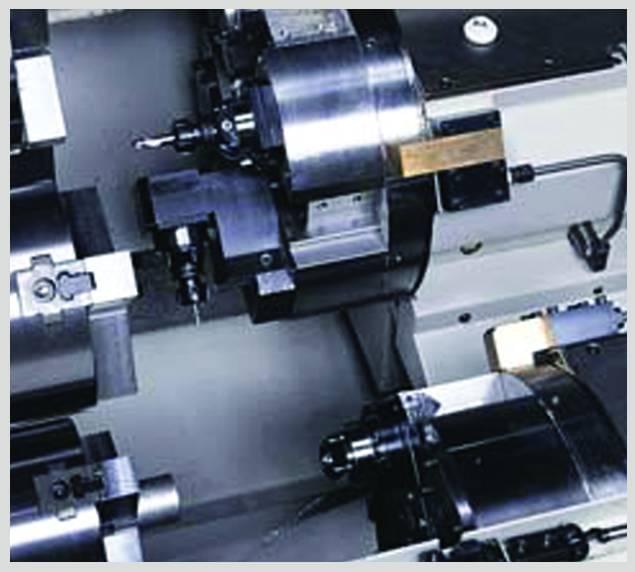

O centro de torneamento HS4200 possui quatro fusos paralelos e duas torres porta-ferramentas, que são controladas por um Comando Fanuc 0i-TD com dois canais independentes. Esse conceito de máquina possibilita operar simultaneamente dois fusos em usinagem, enquanto que os procedimentos de carga e descarga ocorrem nos outros dois fusos na área de prepração.
Projetado para operar em ambientes de produção em série, o modelo HS4200 possui estrutura rígida, com precisão geométrica e estável termicamente. Essas características possibilitam que o HS400 usine peças continuamente em alta performance, com elevados níveis de produtividade. Pode ser equipado com uma ampla variedade de opcionais, para atender as diferentes necessidades técnicas requeridas.
A linha 2SI é composta por 3 modelos de máquinas: 2SI-6, 2SI-8 e 2SI-10. Os modelos 2SI possibilitam tornear as peças com operação única e com operações 10 e 20, realizando os procedimentos de carga e descarga de forma manual ou automática, por meio de rôbos articulados, gantry loaders e sistemas mecanizados.
| Especificações da Maquina | HS4200 | |
|---|---|---|
| Capacidades | Diâmetro máximo torneável | 200 mm |
| Comprimento máximo torneável | 100 mm | |
| Cabeçote | Quantidade de fusos | 4 fusos |

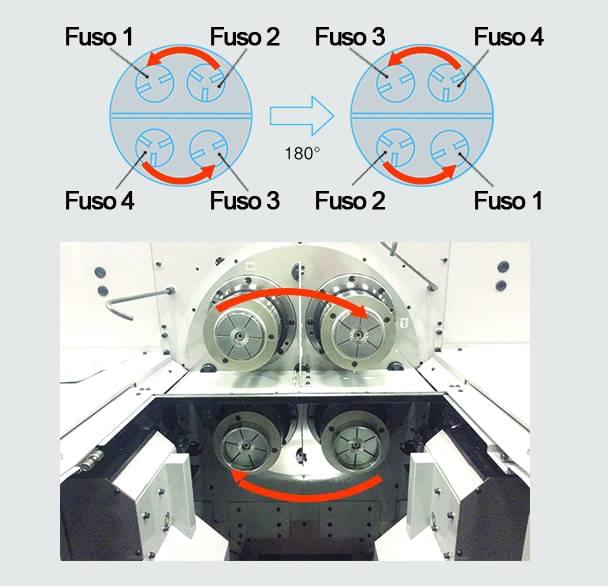

| Tempo de indexação | 1,5 segundos para 2 peças(180 graus) | |
| Nariz do eixo-árvore | A2-6" | |
| Diâmetro da placa | 200 mm | |
| Motorização dos fusos | 15/11 kW x 2 (20/15 HP) (opção para 18,5/15kW x 2 (25/20 HP) |
|
| Rotações dos fusos | 45-4500 rpm (opções para 30-3000 rpm e 50-5000 rpm) |
|
| Torre porta ferramentas | Quantidade de posições | 8 posiçães x 2 (opção para 10 posiçães x 2) |
| Rotação das ferramentas acionadas | máximo 40-4000 rpm | |
| Curso e Avanços | Curso em X | 160 mm |
| Curso em Y | 250 mm | |
| Avanço rápido | X: 24m/min | Z: 30m/min | |
| Alimentação elétrica | Potência total instalada | 60 a 77 kVA (depende da configuração) |

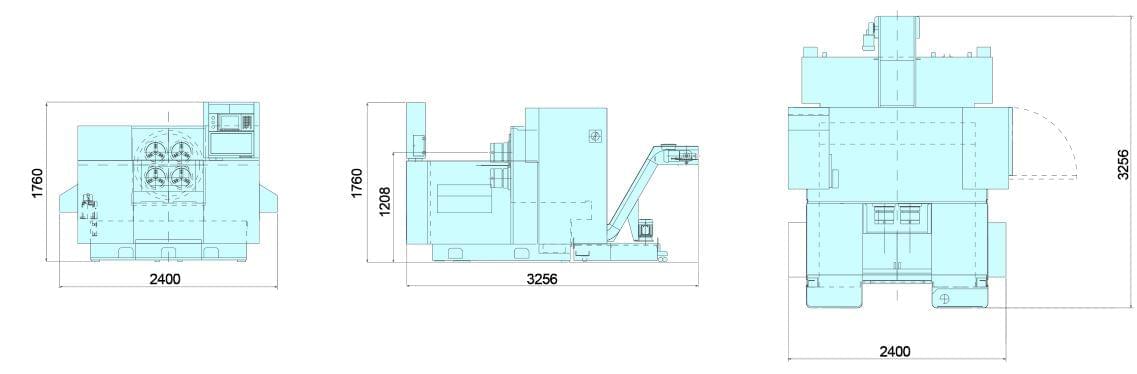

| Dimensões | área ocupada | 2400 mm x 3216 mm (até 3336 mm dependendo da configuração) |
| Peso | 7000 kg | |

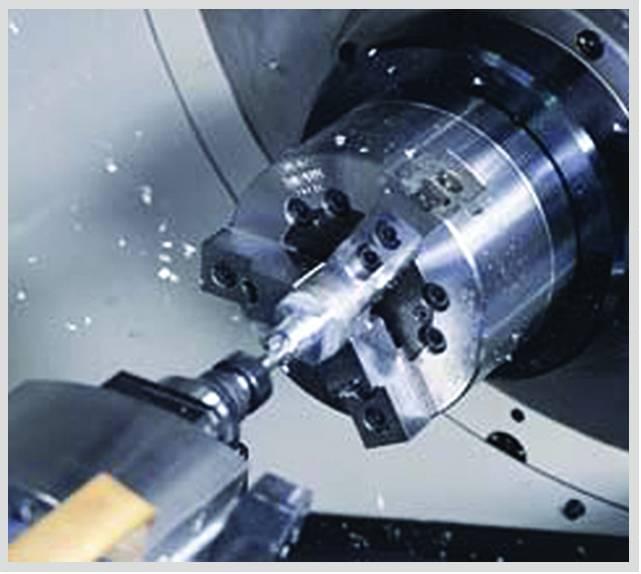

Projetado para peças de maior porte dimensional, o centro de torneamento multifusos VT4-350 é concebido com quatro fusos verticais e duas torres porta-ferramentas, que são controlados por um Comando Fanuc 0i-TD com dois canais independentes.
O centro de torneamento VT4-350 possui base monobloco e colunas robustas, que proporcionam alta rigidez e ótima absorção de vibrações. Essas características resultam em excelentes estabilidades térmicas e dimensionais para as peças torneadas. O cabeçote com os fusos na posição vertical favorece os assentamentos das peças pela ação da gravidade, garantindo maior precisão e confiabilidade nos períodos em que a máquina estiver produzindo.
Devido suas características construtivas e funcionais, os centros de torneamento multifusos Shimada são flexíveis e produtivos, com facilidade de acesso para carga e descarga de diferentes tipos de peças torneadas.
| Especificações da Maquina | VT4-350 | |
|---|---|---|
| Capacidades | Diâmetro máximo torneável | 370 mm |
| Comprimento máximo torneável | 200 mm | |
| Cabeçote | Quantidade de fusos | 4 fusos |
| Tempo de indexação | 5 segundos para 2 peças(180 graus) | |
| Nariz do eixo-árvore | A2-8" | |
| Diâmetro da placa | 300mm | |
| Motorização dos fusos | 22/18,5 kW x 2 (30/25 HP) (opção 22/26kW x 2 (30/35 HP) |
|
| Rotações dos fusos | 23-2300 rpm (opção para 32-3200 rpm) |
|
| Torre porta ferramentas | Quantidade de posições | 6 posições x 2 (opção para 8 posições x 2) |
| Rotação das ferramentas | Não disponível neste modelo de máquina | |
| Curso e Avanços | Curso em X | 300 mm |
| Curso em Y | 450 mm | |
| Avanço rápido | X e Z: 20m/min | |
| Alimentação elétrica | Potência total instalada | 75 kVA para 22/18,5 kW (87 kVA para ocupação 26/22 kW) |
| Dimensões | área ocupada | 3025 mm x 3703 mm |
| Peso | 12000 kg | |
