Modelos e Características

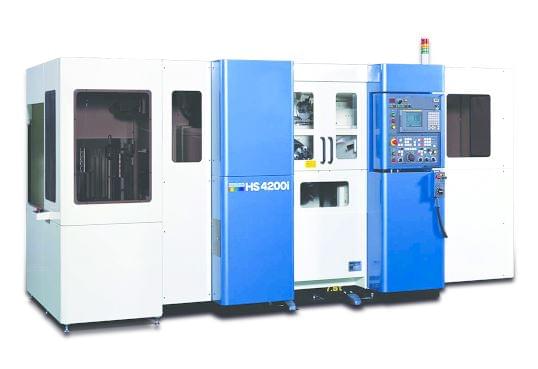

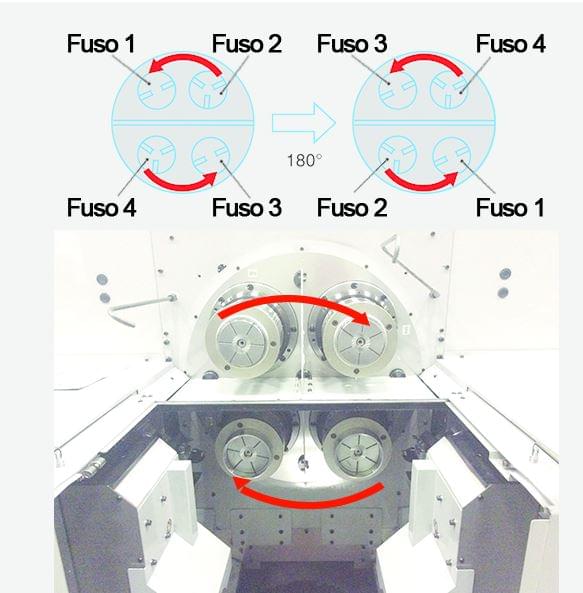

O centro de torneamento HS4200 possui quatro fusos paralelos e duas torres porta-ferramentas, que são controladas por um Comando Fanuc 0i-TD com dois canais independentes. Esse conceito de máquina possibilita operar simultaneamente dois fusos em usinagem, enquanto que os procedimentos de carga e descarga ocorrem nos outros dois fusos na área de prepração.
Projetado para operar em ambientes de produção em série, o modelo HS4200 possui estrutura rígida, com precisão geométrica e estável termicamente. Essas características possibilitam que o HS400 usine peças continuamente em alta performance, com elevados níveis de produtividade. Pode ser equipado com uma ampla variedade de opcionais, para atender as diferentes necessidades técnicas requeridas.
A linha 2SI é composta por 3 modelos de máquinas: 2SI-6, 2SI-8 e 2SI-10. Os modelos 2SI possibilitam tornear as peças com operação única e com operações 10 e 20, realizando os procedimentos de carga e descarga de forma manual ou automática, por meio de rôbos articulados, gantry loaders e sistemas mecanizados.
Especificações Técnicas
| Especificações da Maquina | HS4200 | |
|---|---|---|
| Capacidades | Diâmetro máximo torneável | 200 mm |
| Comprimento máximo torneável | 100 mm | |

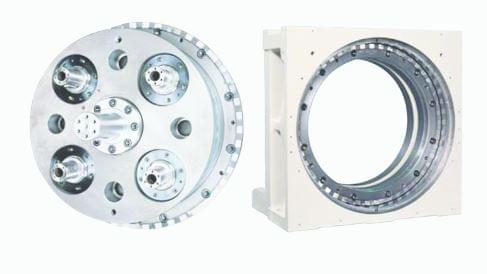

| Cabeçote | Quantidade de fusos | 4 fusos |
| Tempo de indexação | 1,5 segundos para 2 peças(180 graus) | |
| Nariz do eixo-árvore | A2-6" | |
| Diâmetro da placa | 200 mm | |
| Motorização dos fusos | 15/11 kW x 2 (20/15 HP) (opção para 18,5/15kW x 2 (25/20 HP) | |
| Rotações dos fusos | 45-4500 rpm (opções para 30-3000 rpm e 50-5000 rpm) | |

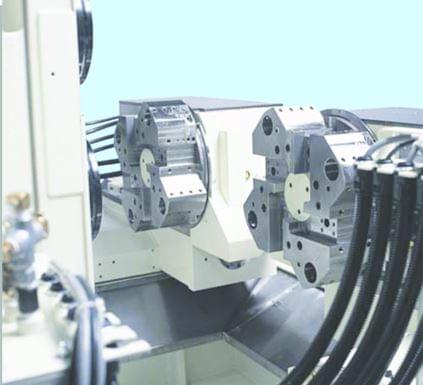

| Torre porta ferramentas | Quantidade de posições | 8 posiçães x 2 (opção para 10 posiçães x 2) |
| Rotação das ferramentas acionadas | máximo 40-4000 rpm | |
| Curso e Avanços | Curso em X | 160 mm |
| Curso em Y | 250 mm | |
| Avanço rápido | X: 24m/min | Z: 30m/min | |
| Alimentação elétrica | Potência total instalada | 60 a 77 kVA (depende da configuração) |
| Dimensões | área ocupada | 2400 mm x 3216 mm (até 3336 mm dependendo da configuração) |
| Peso | 7000 kg | |
Métodos de Usinagem

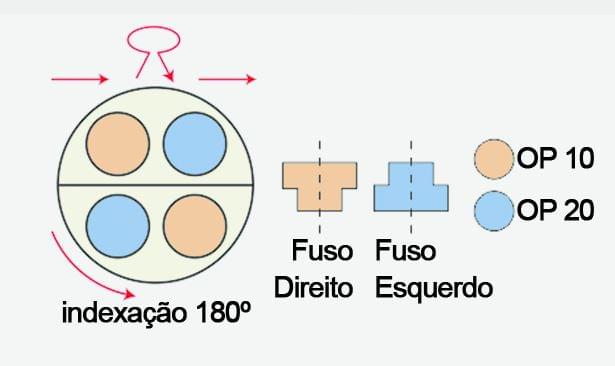

Método AB/AB
Operações 10 e 20 contínuas

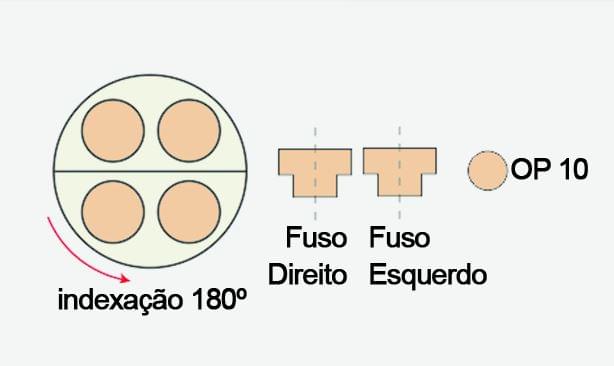

Método AA/AA
Operação 10 (única)

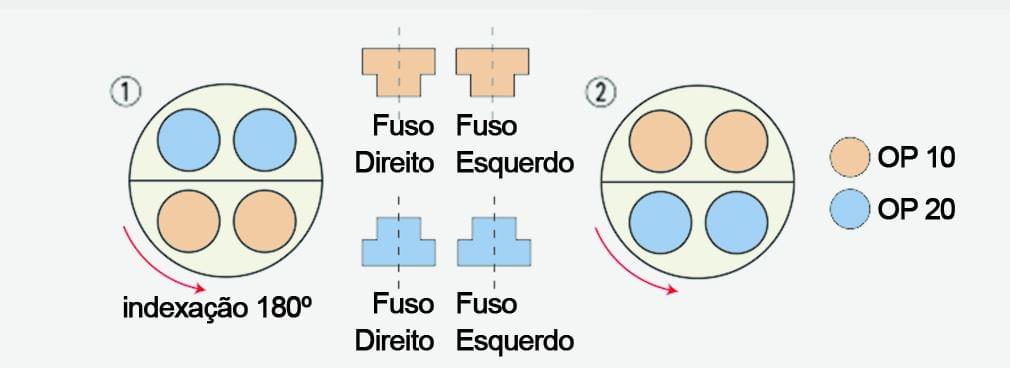

Método AA/BB
Operações 10 e 20 alternadas

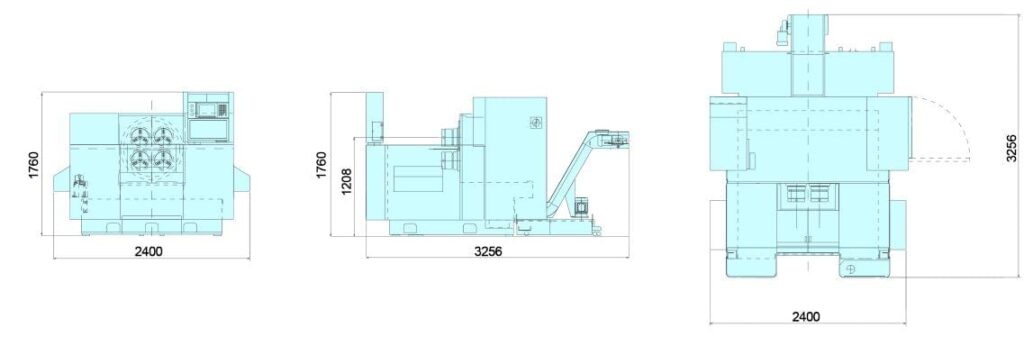

Dimensões (mm)
